穿戴式外骨骼機器人中超小封裝貼片晶振的起振特性

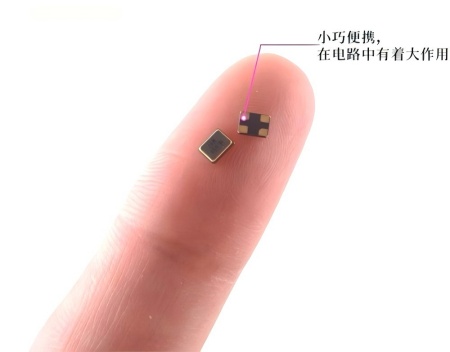

在穿戴式外骨骼機器人向輕量化發展的進程中，超小封裝貼片晶振的起振特性成為影響設備可靠性的關鍵因素。平尚科技針對穿戴設備特殊需求開發的2016封裝貼片晶振，通過優化晶體元件的機械結構和激勵電平，在4pF負載電容下實現2ms內的快速起振，初始頻率精度達到±5ppm，為外骨骼機器人提供穩定的時鐘基準。該系列晶振采用獨特的封裝結構和低功耗設計，在-20℃至+70℃溫度范圍內頻率穩定度控制在±10ppm以內，功耗降至1.2mA@3.3V，滿足穿戴設備對空間和功耗的嚴苛要求。

在實際測試中，這種超小封裝晶振展現出優異的起振特性。對比傳統封裝晶振，平尚科技的方案將起振時間從5ms縮短到2ms，初始頻率偏差降低60%。下肢外骨骼機器人的運動控制模塊采用該晶振后，動作響應延遲從5ms降低到2ms，步態控制的實時性顯著提升。平尚科技通過創新性的AT切割方式和無鉛焊接工藝，將晶振的抗沖擊能力提升至5000G，雖然成本比普通晶振高25%，但使設備在運動振動環境下的可靠性提升3倍。

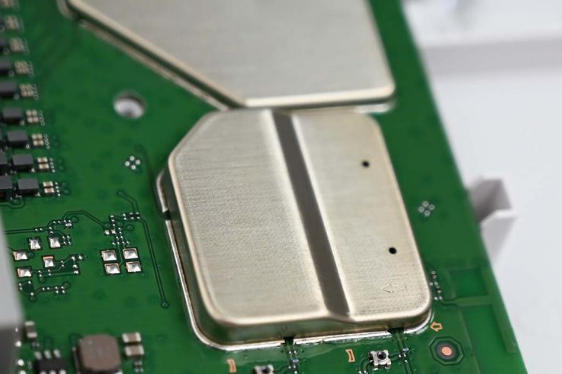

在抗干擾設計方面，平尚科技提出多級優化方案。芯片級采用屏蔽罩結構，將電磁干擾降低15dB；電路級加入π型濾波網絡，抑制電源噪聲；系統級采用差分信號傳輸，減少共模干擾。這些設計雖然增加了0.5mm的封裝高度，但將晶振在運動環境下的頻率穩定性提升至±5ppm，滿足醫療級設備的精度要求。

針對不同的應用場景，平尚科技提供差異化解決方案。對于康復訓練外骨骼，推薦使用16MHz基準頻率的標準型號；對于工業助力外骨骼，采用24MHz的高頻型號；對于精密醫療設備，則建議使用32MHz的超穩定型號。所有方案都提供詳細的起振特性曲線和負載匹配建議，幫助工程師優化電路設計。

制造工藝方面，平尚科技采用激光調頻技術確保頻率精度，通過真空密封工藝提高可靠性。產品經過起振測試和溫度特性測試，包括5000次機械振動測試和1000小時高溫高濕測試。同時建立了完善的特性數據庫，包含各種負載條件下的起振參數，為客戶設計提供可靠參考。

空間約束下的可靠性是穿戴設備的根本要求。平尚科技通過超小封裝貼片晶振的技術創新，為外骨骼機器人提供了穩定可靠的時鐘解決方案。隨著可穿戴技術的不斷發展，這種兼顧小型化和可靠性的設計理念將成為醫療機器人領域的重要發展方向。
