碳化硅器件普及下，車規電感的高頻噪聲抑制技術路徑

隨著碳化硅（SiC）器件在新能源汽車電驅與快充模塊中的大規模應用，其MHz級開關頻率帶來的高頻噪聲（100kHz~10MHz）成為EMI設計的核心挑戰。傳統鐵氧體電感因磁芯損耗激增（＞100mW/cm3@1MHz）與頻帶響應不足（-3dB帶寬＜500kHz），難以滿足SiC器件的高效濾波需求。東莞市平尚電子科技有限公司（平尚科技）通過納米晶合金磁芯、三維繞線工藝與系統級集成設計，為車載電源模塊提供寬頻帶、低損耗的電感解決方案，重塑高頻噪聲抑制的技術邊界。

碳化硅器件的高頻噪聲挑戰與電感技術瓶頸

SiC MOSFET的開關速度可達硅基IGBT的10倍（dv/dt＞50V/ns），但其陡峭的開關邊沿會引發高達10MHz的共模噪聲，導致車載攝像頭、雷達等傳感器的信噪比（SNR）下降。例如，某800V電驅平臺的EMI測試顯示，傳統電感在1MHz頻點的插入損耗僅15dB，而平尚科技通過復合磁芯材料與分布式氣隙設計，將插入損耗提升至40dB，噪聲幅值降低60%。

平尚科技的高頻噪聲抑制技術路徑

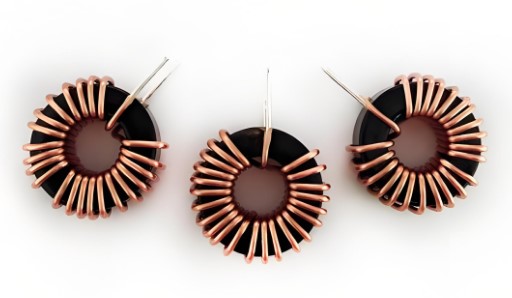

材料創新：低損耗納米晶磁芯

平尚科技采用鐵基納米晶帶材（厚度18μm），通過快速凝固技術形成非晶/納米晶復合結構，磁導率（μ=80,000）較鐵氧體提升5倍，高頻損耗（1MHz下＜30mW/cm3）降低70%。結合環氧樹脂浸漬工藝，磁芯耐溫等級達200℃，適配SiC模塊的高溫工況。

結構優化：多頻段響應與集成化設計

• 分段式繞組：采用利茲線多股絞合與層疊繞線技術，將交流電阻（ACR）降至傳統設計的1/3，1MHz下Q值＞150；

• 集成EMI濾波模組：將電感、電容與磁珠集成于6mm×6mm封裝內，插入損耗帶寬擴展至10MHz，適配OBC（車載充電機）與DC-DC模塊的緊湊化需求。

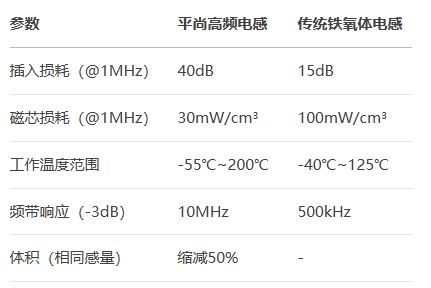

可靠性驗證與參數對比

應用場景：從實驗室到量產落地

• 比亞迪800V電驅平臺：平尚電感方案使DC-DC模塊的傳導噪聲（150kHz~30MHz）通過CISPR 25 Class 5標準裕量提升10dB；

• 蔚來超充樁電源模塊：集成化濾波模組將體積縮小40%，溫升降低25℃，充電效率提升至98%。

技術前瞻：智能化與寬禁帶協同

平尚科技正研發集成電流傳感器的智能電感模組，通過SPI接口實時反饋磁芯溫度與飽和狀態，動態調整PWM頻率以優化EMI性能。其GaN（氮化鎵）兼容電感原型采用銅石墨烯復合基板，工作頻率突破5MHz，適配下一代1200V SiC器件的超高頻需求。

平尚科技通過材料、結構與系統設計的全鏈創新，為碳化硅時代的高頻噪聲抑制提供了可落地的技術答案。從納米晶磁芯的低損耗特性到多頻段響應的集成化設計，其方案不僅突破了傳統電感的性能極限，更通過實測驗證與前瞻布局，為新能源汽車的高效與可靠運行筑牢底層硬件基石。未來，隨著寬禁帶器件向更高頻段演進，平尚科技將持續引領電感技術向“高頻化”“智能化”“高密度”方向突破，賦能電動出行的靜音革命。
