快恢復貼片二極管在機器人關節驅動H橋中的性能對比

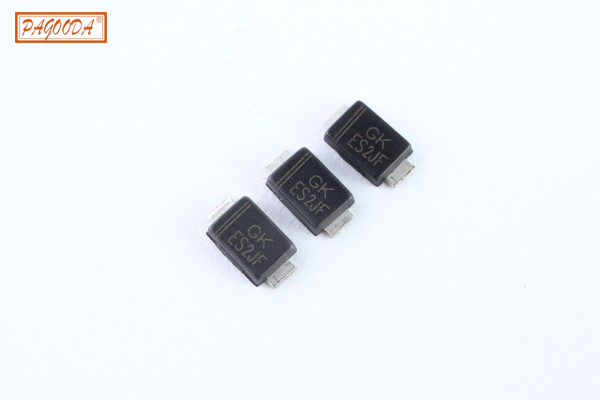

在機器人關節驅動H橋電路中，快恢復二極管的性能直接影響著系統的開關損耗和續流效果。平尚科技針對機器人關節驅動開發的快恢復貼片二極管系列，采用新型硅外延工藝和質子輻照技術，在100kHz開關頻率下實現35ns的反向恢復時間，正向壓降低至0.95V@5A，為H橋電路提供高效的續流保護解決方案。該系列二極管通過優化載流子壽命控制和結終端結構，在-55℃至+150℃溫度范圍內反向恢復特性變化控制在±15%以內，反向耐壓達到200V，滿足機器人關節驅動的嚴苛要求。

在實際測試中，不同性能等級的二極管展現出顯著差異。普通快恢復二極管（100ns恢復時間）在H橋工作中的開關損耗占總損耗的40%，而平尚科技的超快恢復二極管（35ns恢復時間）將開關損耗降低到20%。六軸機器人關節驅動模塊采用超快恢復二極管后，系統效率從92%提升到95%，溫升降低15℃。平尚科技通過創新性的軟恢復特性控制技術，將反向恢復電流的di/dt控制在100A/μs以內，雖然成本比普通二極管高30%，但使電磁干擾（EMI）降低6dB，系統可靠性顯著提升。

在性能對比方面，平尚科技提供詳細的數據分析。普通快恢復二極管的反向恢復電荷（Qrr）達到150nC，而超快恢復二極管的Qrr控制在50nC以內；在正向?qū)ㄌ匦苑矫妫胀ǘO管的正向壓降為1.2V@5A，超快恢復二極管降至0.95V@5A；在溫度特性方面，普通二極管的反向漏電流在150℃時達到100μA，超快恢復二極管控制在20μA以內。這些性能差異直接影響到H橋的效率和可靠性。

針對不同的應用場景，平尚科技提出分級選型建議。對于20kHz以下的PWM頻率，可采用100ns級別的快恢復二極管；對于50-100kHz的中頻應用，推薦使用50ns級別的超快恢復二極管；對于100kHz以上的高頻應用，則需要選擇35ns以下的極快恢復二極管。在安裝布局方面，要求二極管盡可能靠近MOSFET布置，減少環路電感，同時注意散熱設計，確保結溫不超過150℃。

制造工藝方面，平尚科技采用先進的離子注入技術精確控制少子壽命，通過激光退火優化結特性。產品經過動態參數測試，包括反向恢復時間、軟度因子、正向壓降等關鍵指標。同時建立了完善的應用測試平臺，可模擬各種H橋工作條件，為客戶提供準確的選擇依據。

續流性能是H橋可靠運行的關鍵保障。平尚科技通過快恢復二極管的技術創新和精準選型指導，為機器人關節驅動提供了高效的續流保護解決方案。隨著機器人性能要求的不斷提高，這種注重開關特性的設計理念將成為驅動技術發展的重要方向。
