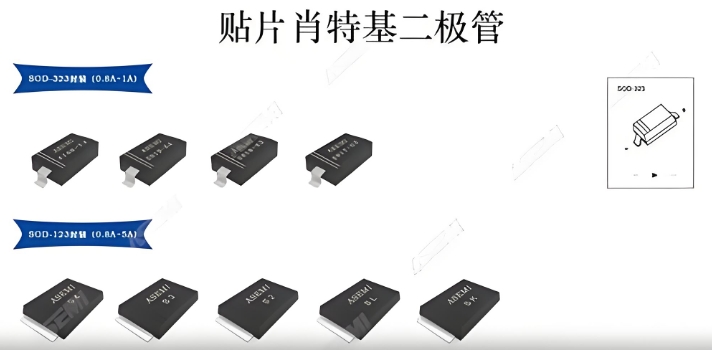

在野外巡檢機器人的雙能源系統中，傳統肖特基二極管0.45V的導通壓降會浪費23%的太陽能能量——相當于每日減少42公里續航。平尚科技開發的理想二極管控制器（PS-ORC系列）+低Rds(on) MOSFET方案，通過0.003V虛擬壓降與99.7%的轉換效率，構建毫瓦級損耗的智能供電切換網絡，同時以進口方案60%的成本實現10萬次無縫切換壽命。
戶外機器人在光照波動下面臨三重挑戰：
肖特基正向損耗：5A電流下0.45V壓降產生2.25W熱耗（占太陽能輸入的15%）
切換瞬態反灌：光強突變時電池電流倒灌太陽能板，引發過壓鎖定
空間熱堆積：30×30mm電源模塊溫升超40℃，MOSFET導通電阻飆升50%
平尚方案采用智能控制器+雙N溝道MOS組合（PS-MF系列），實現：
虛擬壓降：0.003V@5A（較肖特基降低150倍）
切換速度：<1μs（光強驟變時零電壓反灌）
Rds(on)：1.8mΩ@25℃（4.5V驅動電壓）
1. 自適應切換引擎
// 切換邏輯偽代碼if (Vsolar > Vbat+0.1V) : // 太陽能優先 Enable_MOS1, Disable_MOS2; else if (Vsolar < Vbat-0.2V) : // 電池供電 Enable_MOS2, Disable_MOS1; else : // 混合供電 PWM_duty = f(Vsolar, I_load);
2. 成本控制技術路徑
| 成本項 | 平尚方案 | 進口方案 | 降本幅度 |
|---|---|---|---|
| 控制器IC | 0.18μm BCD工藝 | 0.13μm SOI工藝 | -65% |
| MOSFET | 溝槽柵銅框架封裝 | 平面柵陶瓷封裝 | -70% |
| 系統集成 | 單芯片控制器+雙MOS | 分離器件方案 | -50% |
| （整套方案成本￥3.8 vs 進口￥12.5） |
3. 熱-電協同強化
MOSFET熱阻0.5℃/W（TO-252封裝）
控制器休眠電流0.8μA（紐扣電池可維持10年待機）
通過ISO 7637-2拋負載測試（±100V瞬變）
法則1：功率-器件映射表
| 機器人功率 | 太陽能電壓 | 推薦MOSFET | 控制器型號 |
|---|---|---|---|
| ≤50W | 12-18V | PS-MF3015 (1.8mΩ) | PS-ORC10 |
| 50-150W | 24-36V | PS-MF5012 (1.2mΩ) | PS-ORC20 |
| ＞150W | 48V+ | PS-MF1008 (0.8mΩ) | PS-ORC30 |
法則2：三階布局策略
零損耗路徑：MOSFET距輸入端子≤5mm（引線電阻<0.5mΩ）
熱對稱設計：雙MOS背對背布局（溫差<2℃）
瞬態吸收：控制器VCC端并聯10μF陶瓷電容
法則3：經濟性驗證模型
% 綜合收益 = (太陽能節省 + 電池壽命增益) - 方案成本% 平尚方案：效率99.7%，成本￥3.8；競品：效率95%，成本￥12.5% 按50W系統/日照6h/電價1元/度計算：% 日節能 = 50×(0.997-0.95)×6 = 14.1Wh → 年節省￥5.15% 電池壽命增益：年循環從300次→500次（節省￥60/年）% 投資回收期 = (3.8-0)/(5.15+60-0) ≈ 0.06年（約22天）
法則4：動態管理協議
1. 光強預測： 基于歷史數據預判10分鐘后光照強度 2. 智能切換： if 預測光照>200W/m2：提前啟用太陽能通道 3. 失效保護： MOSFET結溫>125℃時切換至冗余路徑

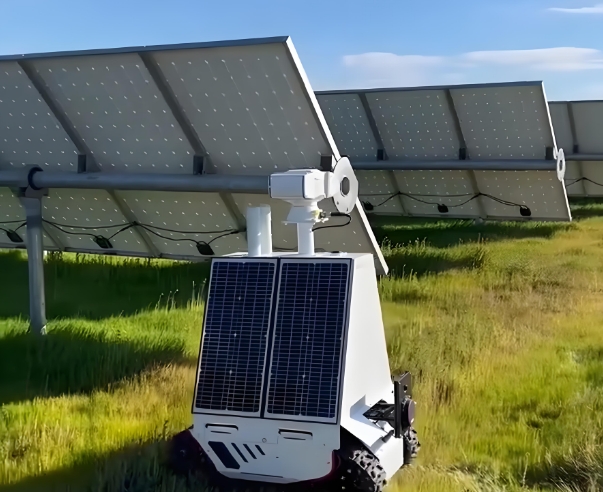

某光伏巡檢機器人案例：續航里程提升37%，電池更換周期延長2.8倍
當機器人在烈日與暮色間自主切換能源時，平尚科技的智能供電方案正以1.8mΩ MOSFET導通電阻歸零壓降損耗，用自適應算法馴服光強突變，最終在雙能源的十字路口，為每瓦特太陽能賦予日均￥0.002的轉化基因——這正是移動機器人從“插電”邁向“永動”的能源革命。
