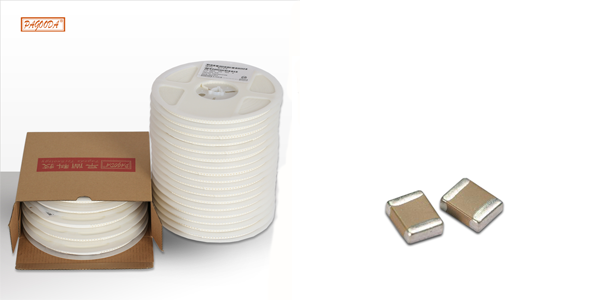

平尚科技與您分享貼片電容選型要素
1.根據使用頻率的高低選擇：
如果電路的工作頻率非常高，超過MHZ， 而且電路信號強度較弱，這時疊層陶瓷電容器是較佳的選擇. 在工作頻率一定時，得考慮不同種類的電容器的頻率特性是否與電路工作頻率相符，因?yàn)椴煌N類電容都有自己合適的使用頻率范圍，所有的電容，隨工作或測試頻率的增加.電容值會逐漸降低，損耗也會逐漸增加。如果工作頻率在中頻率段以下，對電容器在不同溫度下的參數值一致性要求較高， 那么選擇固體鉭電容可能較合適.
2.根據環境溫度變化要求選擇：
目前，電容器中溫度特性較好的是固體鉭電容器， 對于航空和宇航電路， 電容器必須具有非常出色的溫度特性才可以達到使用要求.
3.根據輸入功率和輸出功率大小選擇：
在用電量非常小，工作頻率非常高的手機類電子產品上時，即使是漏電流偏大，而ESR較低，產品一般也很難出現質量問題. 當使用在輸入和輸出功率都較高的電路中時，如電源濾波和放電電路，電容器不光需要有更低的ESR，還必須具有非常低的漏導電流，否則會導致?lián)舸└怕试黾雍洼敵龅墓β什ㄐ尾荒軡M足要求.由于不同種類電容器的體積電容量不同，因此，設計時須根據輸出功率需求選擇足夠容量和耐壓的電容器.
4.根據交流紋波大小來選擇：
使用在濾波電路中時，電容器須承受一定頻率和一定幅值的交流電壓和交流電流導致的發熱沖擊.同時，電容器必須承受在開關的瞬間不可避免的直流高電壓大電流浪涌. 使用在此電路的電容器， 必須選擇規格和種類合適的電容器. 如果只是考慮到直流耐壓足夠是遠遠不夠的，同時，你必須考慮到不同電容器具有不同的耐紋波能力.
5.根據電壓高低來選擇：
對于使用電壓較高的電路，一旦出現擊穿就可能產生很嚴重的后果，因此，安全性是首先考慮的因素. 高壓陶瓷電容器的安全性較高，其次是滌綸電容器和高壓鋁電容器.
6.根據電容器價格來選擇：
有時候，在銷售價格較低的民用一次性消費品上，也大量使用電容器. 在價格對利潤影響較大的時候，安全性更重要.不能用犧牲安全的方法來選擇可靠性不夠的電容器.實際實踐往往都證明過分考慮成本，得到的結果都事與愿違.
合理的貼片電容選型，可以避免許多質量問題和電路信號問題的出現，選型是復雜電路系統制造工程的一環，必須得到電容生產廠家和電路設計者的共同重視哦。
